トップ ／ 図面と数量計算書の照合
設計照査・数量の検算をされる方へ
図面と数量計算書の照合：食い違いを、両方の資料の上で示す
図面の寸法・旗揚げを読み、数量計算書の該当セルと対応づけます。単位と桁をそろえて計算し直し、一致・不一致・要確認に分けます。
4つの手順で照合します
- 文書の構成を読む図面のページや、表のシートの構成をつかみます。
- 対応する項目を結び付ける図面の注記や寸法と、表の該当する行・セルを結び付けます。
- そろえて計算し直す単位と桁をそろえ、合計や小計を計算し直します。
- 分けて根拠を整理する一致・不一致・要確認に分け、見た箇所と計算式をまとめます。

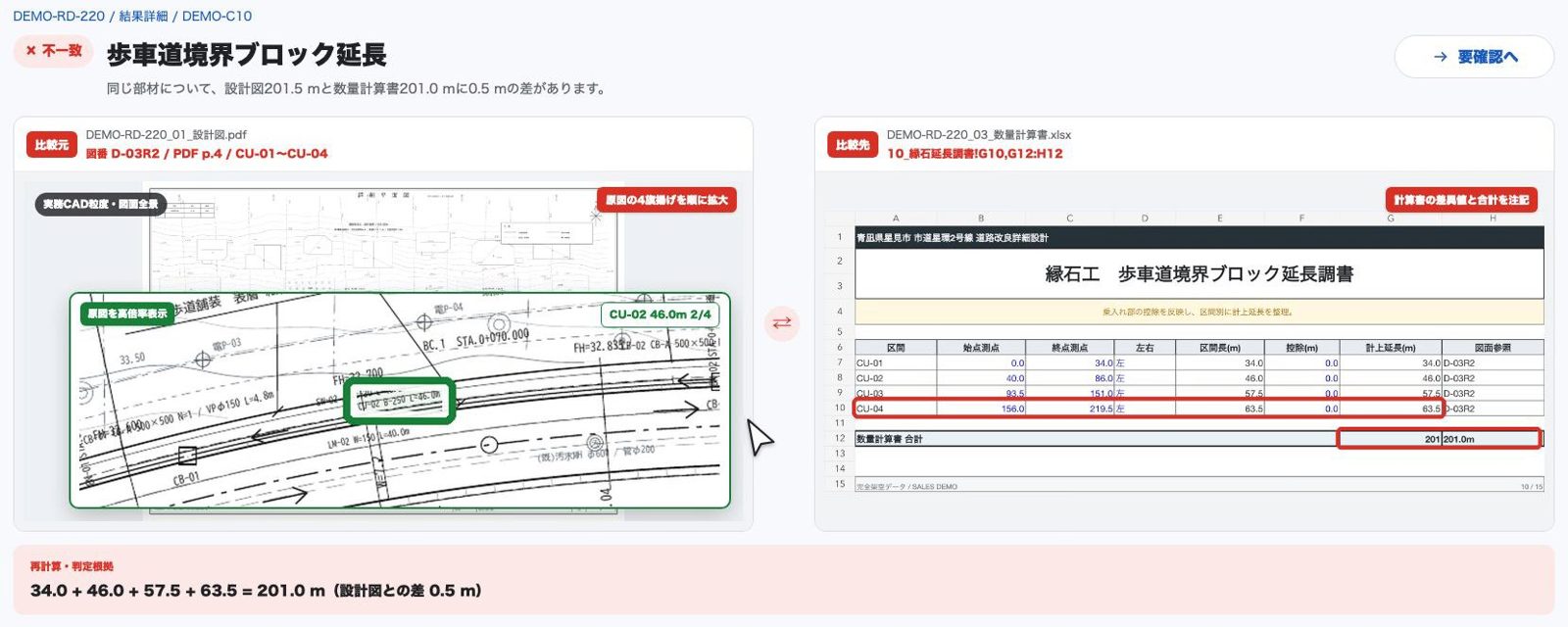

結果の画面
食い違いの箇所を、図面と数量計算書の両方の上で示します。見た図面・セル・計算式をたどって、担当の方が確かめられます。
結果の見方
一致
図面と計算書の値が、そろえて計算し直したうえで合っているもの。
不一致
値が合わないもの。差と、計算し直した式を示します。
要確認
採用した定義が図面だけでは決められないなど、人が仕様書などで確かめるべきもの。
照査報告書づくりにも
照合の結果は、見た図面・セル・計算式とともに整理されるので、照査の記録や報告書のもとにできます。株式会社IHIインフラスクエアでは、設計照査報告書の作成をAIで支える取組みが2025年度下期から本格的に稼働しています。
よくいただくご質問
- 社内の照査の観点やチェックリストに合わせられますか？
- 確認の観点は、御社の基準やチェックリストに合わせて設定します。既存のテンプレートや基準書の書式にも合わせられます。
- AIの判定は、そのまま使えますか？
- AIが出すのは、一致・不一致・要確認の分類と、根拠つきの指摘の一覧です。見た図面・セル・計算式を確かめ、最終判断は技術者の方が行う前提です。
- どんな形式の資料を読めますか？
- 図面（PDF・紙のスキャン）、内訳書・数量計算書（Excel・PDF）、特記仕様書・共通仕様書（Word・PDF）、積算基準・単価表などです。
- 資料は社外に出ますか？
- 扱う資料は社外に出さない構成にできます。AIの学習に使われない法人向けの条件で運用し、秘密保持契約を結んだうえで進めます。
- まずは少しだけ試せますか？
- 数枚の図面や1冊の仕様書からでも、読み取りの精度をご確認いただけます。1つの業務に絞って小さく始め、効果を確かめてから広げる進め方をおすすめしています。
数枚の図面と計算書からでも、照合の精度をご確認いただけます。
